Распылительно сушильная установка апв 35кг

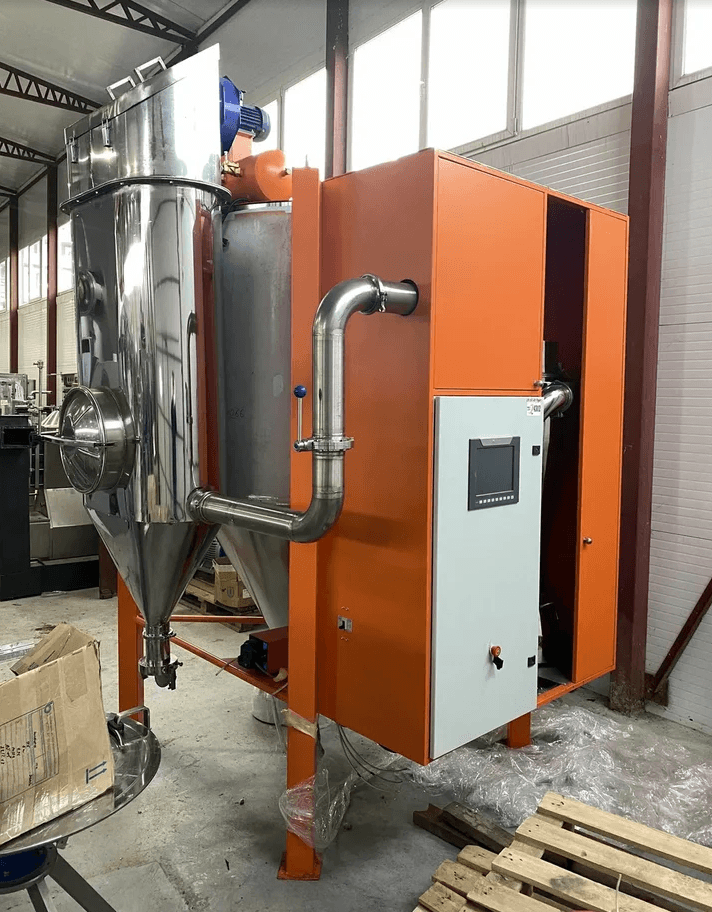

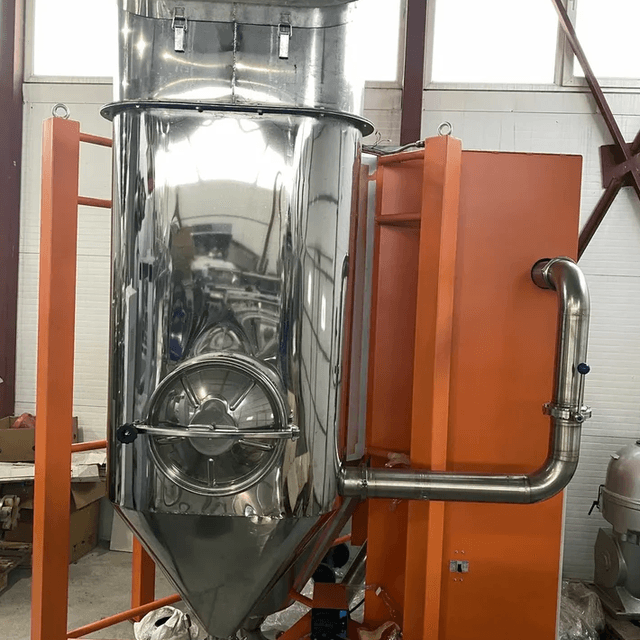

Распылительно сушильная установка APV ANHYDRO AS

Производство Россия,аналог производства Дании.

35кг по испаренной влаге в час,

предназначена для сушки сухого молока, сока, белка, пектина, пивных дрожжей.

Технические характеристики:

Производительность до 35кг. по испаренной влаге в час.

Техническая производительность по испаренной влаге

      (при содержании сухих веществ 50%)  не менее 10 кг/ч

По сухому порошку (при содержании сухих веществ

      50% ) не менее 10кг/ч

Габаритные размеры: высота 3, 6м, длинна 3, 7, ширина 2, 7.

Вес 1100кг.

Скорость вращения диска 35 000 об/минуту.

Установленная мощность 40,1 кВт

Потребление электроэнергии не более 19,5 кВт за 1 час

Температура нагрева воздуха на входе  160-200 С0

Температура отработанного воздуха 60-80 С0

Удельное потребление электроэнергии на 1 кг испаренной влаги - не более 1,95 кВт/ч

Конечная влажность сухого продукта 5 %

Продолжительность непрерывной работы установки не менее 23 ч.

Расчетный расход воздуха на сушку не более 900 м3/ч,

Количество обслуживающего персонала (с учетом фасовки и упаковки готового продукта)  1 чел.

Масса установки с учетом комплектующих и металлоконструкций не более 882 кг.

Принцип работы:

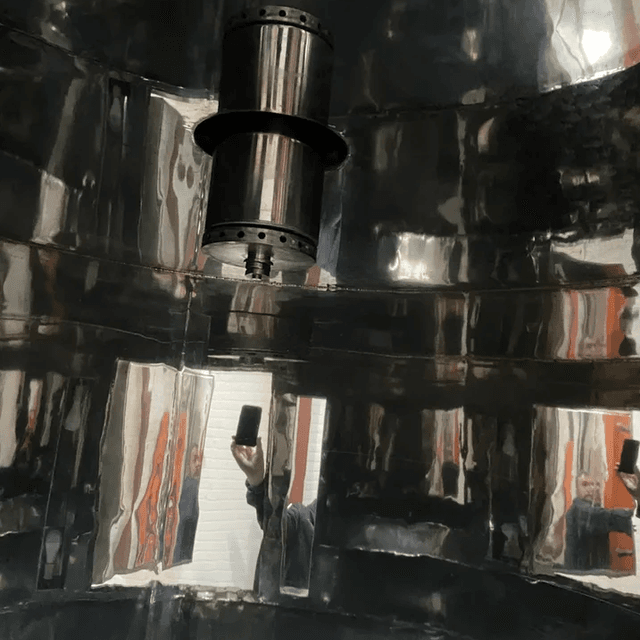

Подаваемый насосом-дозатором жидкий продукт с помощью дискового распылителя распыляется в объеме сушильной камеры, горячий воздух закрученным потоком подается на факел распыляемого продукта. В результате тепломассообмена потоков горячего воздуха и распыленного продукта происходит обезвоживание последнего с образованием твердых частиц.

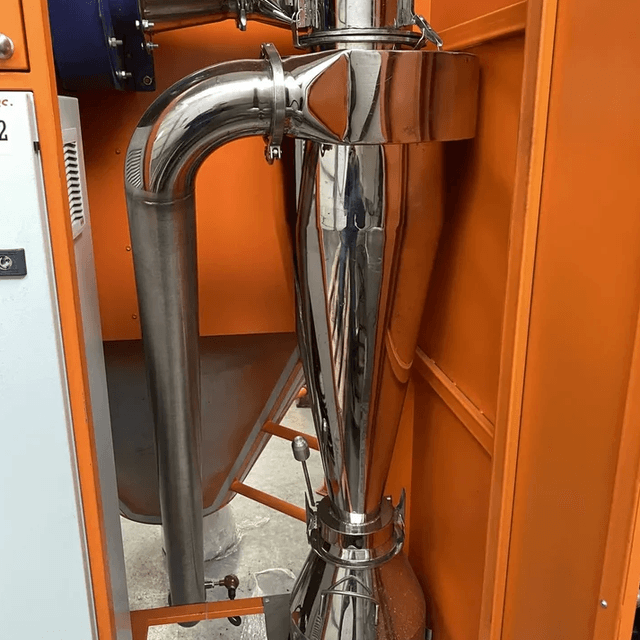

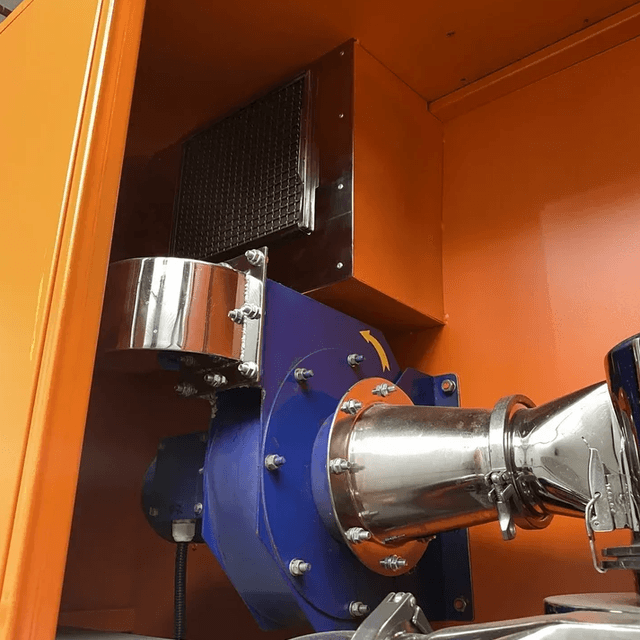

   Частицы продукта, оседая в объеме камеры, уносятся вытяжным вентилятором с  потоком отработанного воздуха через  отвод в нижней части конуса камеры в систему очистки и улавливания готового продукта.

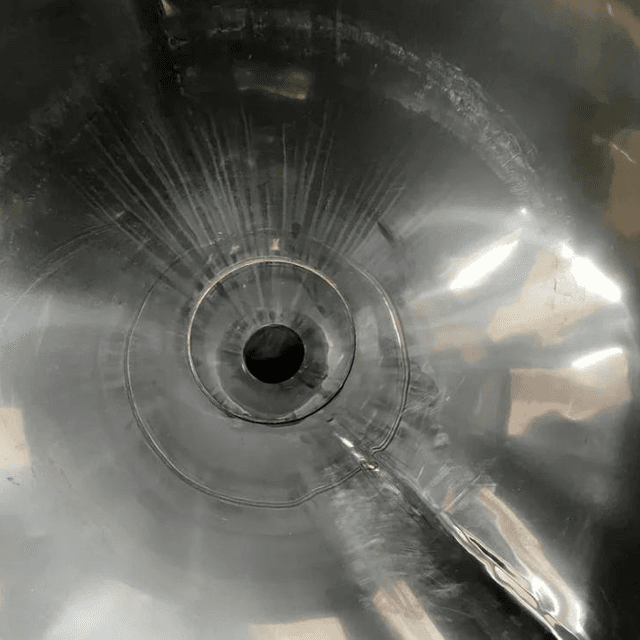

    Воздухораспределитель выполнен из листовой стали толщиной 1,5 мм. В качестве теплоизолирующего материала применяются минеральные наполнители, наружная теплоизолирующая обшивка выполнена из листовой нержавеющей стали. Нижняя часть сушильной камеры представляет собой усеченный конус с диаметром выходного отверстия 100 мм.

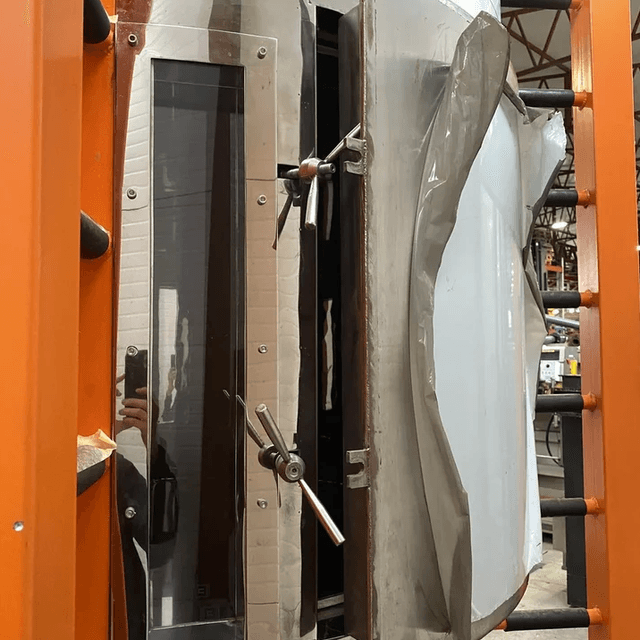

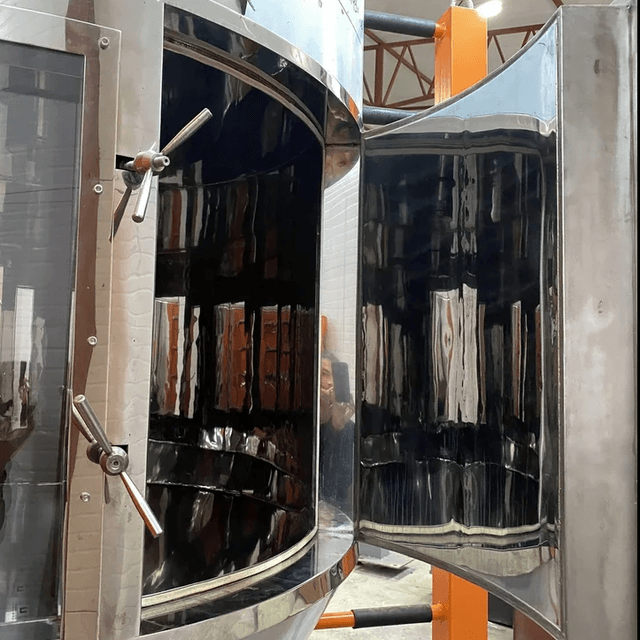

   Сушильная камера теплоизолированная, в качестве теплоизоляционного материала используются минеральные или полимерные наполнители.  На входе и выходе сушильной установки установлены датчики температуры воздуха.

Видео-образец работы по ссылке: https://yadi.sk/i/BTlf9NwaObPalA
